聯系我們一.概述:
本公司系列轉子計量秤是新研制的動態計量設備,該設備是一種可廣泛應用于建材、冶金、化工、電力等行業,對各種無粘性粉料進行動態計量的理想設備。以水泥生產工藝為例,可用于:
1.散裝水泥的定量計量。
2.機立窯預加水成球工藝過程的煤粉、生料粉的計量及配料。
3.回轉窯工藝中的配料計量。
4.回轉窯工藝中的入窯煤粉的配料計量。
二.產品型號規格及基本參數
該計量設備核心由轉子計量秤秤體、稱重控制器兩大部分組成(電氣部分安裝于集中控制柜上)。產品基本參數見表

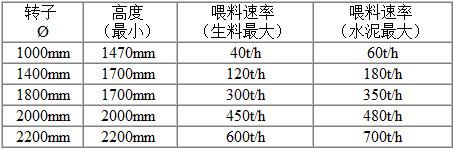

型號規格如下:
注:喂料速率與物料密度有關。
三.使用環境條件
電源電壓:三相五線制(L1、L2、L3、N、接地線)
環境溫度:稱重顯示控制器:0~+40℃;
秤體:-10~+50℃
環境相對濕度:相對濕度不大于90%
物料:粉狀無粘性,粒徑小于2㎜
四.工作原理及主要特點
1.工作原理
該產品采用測力和測速相結合的原理設計。秤體軸圓盤、轉子、傳動機構、支點、稱重傳感器、測速傳感器、秤架、進出料口等組成。稱重傳感器設置在兩支點聯線的垂直平直分線上,測速傳感器安裝在托動電機軸的尾端,支點如同天平*口,轉子由一系列葉片組成,成一格一格的旋轉空間,當下料時,物料從進料口進入這些空間,并隨著轉子的轉動到達出料口排出。此時,相對與支點,稱重傳感器受力,這個力與圓盤內物料的重量成正比。
在電氣上,實現上述計算機運算的原理;由稱重傳感器把受力F變換成電信號,經放大后,由A/D轉換成數字信號,送入單片機,同時由測速傳感器檢測到的轉速信號轉換成脈沖信號,再由計數器采樣計數送入單片機,單片微機根據這兩個數值完成瞬時流量與累計量的計算,并進行實時顯示。

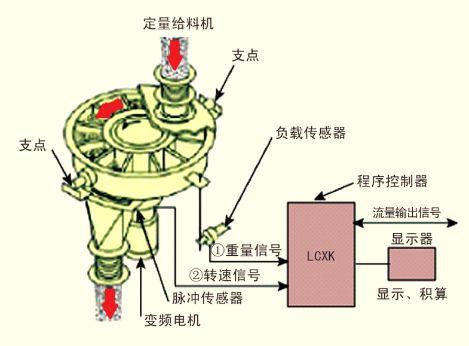

結構原理圖:
主要特點:
本秤秤體體積小,額定流量大,流量范圍可派生出從幾十千克/小時到幾百噸/小時系列化產品,因此本秤安裝容易,適應范圍廣。
物料由轉子均勻地分格推動,料流速度與轉子速度同步,因此便于料流控制。
物料從支點軸線兩側進入圓盤秤體,其沖擊力將同時產生對稱力距,相互抵消,不影響秤體平衡;另外,即使某種原因沖擊力有偏移,由于該力在支點附近,所產生的力距也很小。
若氣體伴隨物料從進料口(正壓)進入秤內(或出料系統正壓有風從出料口頂入秤內),由于氣體產生的附加力對稱,相互抵消,所以也不影響秤體平衡,即使不能抵消,因在支點附近,所產生的力距很小,影響也很小。同理,進、出料口如遇負壓情況與上述相同。
秤體完全密封,工作時無粉塵外逸。
本秤電腦控制,軟件功能強且靈活多變,能夠適應不同使用場合的需要。
主要技術指標
1.靜態技術指標
A. 線性度不大于0.5%
B. 重復性不大于0.5%
C. 零值穩定性
Ⅰ.零值短期穩定性為0.005%Cmax
Ⅱ.三小時零值穩定性為0.007%Cmax
注: Cmax為大小時累計量,即在大流量下持續一小時的累計量,(以下條文中也同一意思)
D.靜態分辨限為0.2%
2. 動態技術指標
A. 動態累計正負誤差不大于1.0%
B. 動態零值穩定性不大于0.014%Cmax
C. 空秤動態大累計量不大于0.4%Cmax
D. 動態分辨限為0.4%
整個定量給料系統的結構框圖:
